Artiteq Back Frame ophæng og sikkerhedsskiver - pr. stk

Artiteq nivellerings- og sikkerhedsbøjler ( clips) i grå til Artiteq Back Frame System med et 4,0 mm hul .

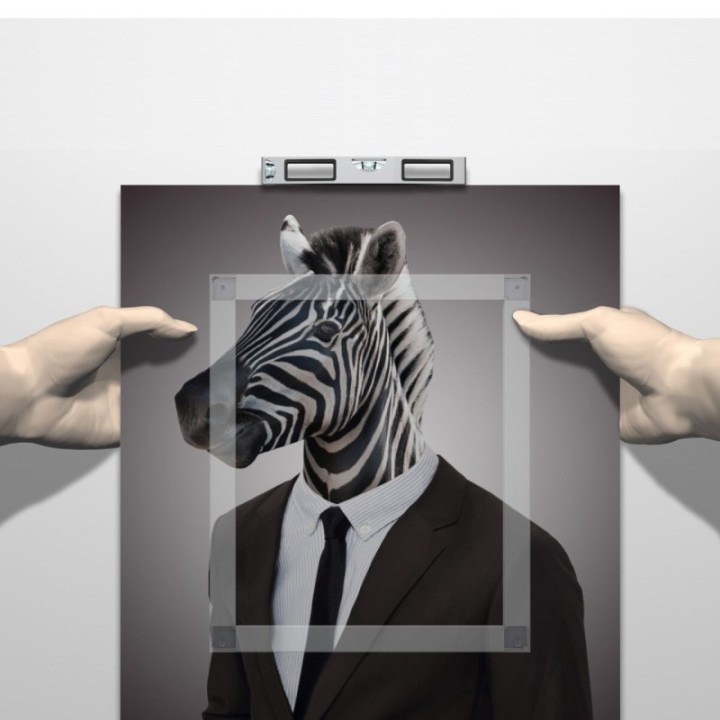

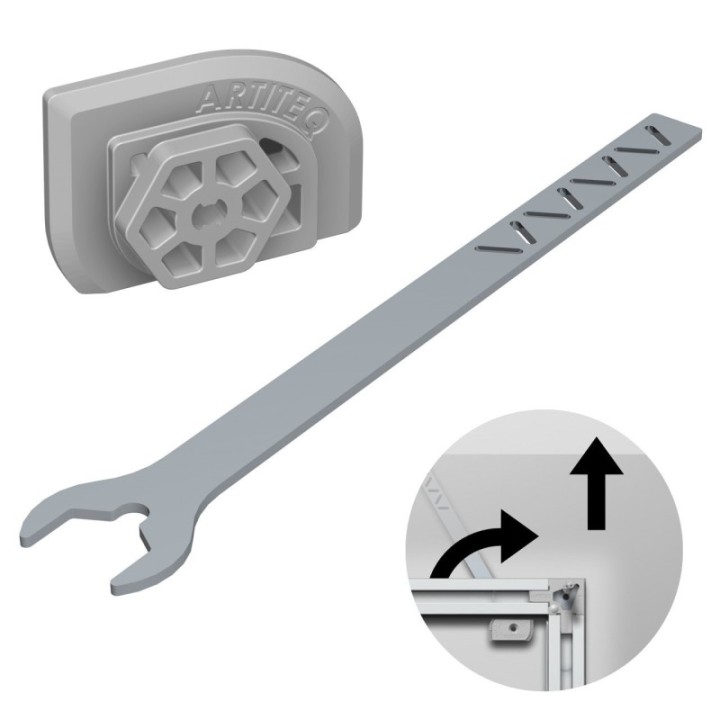

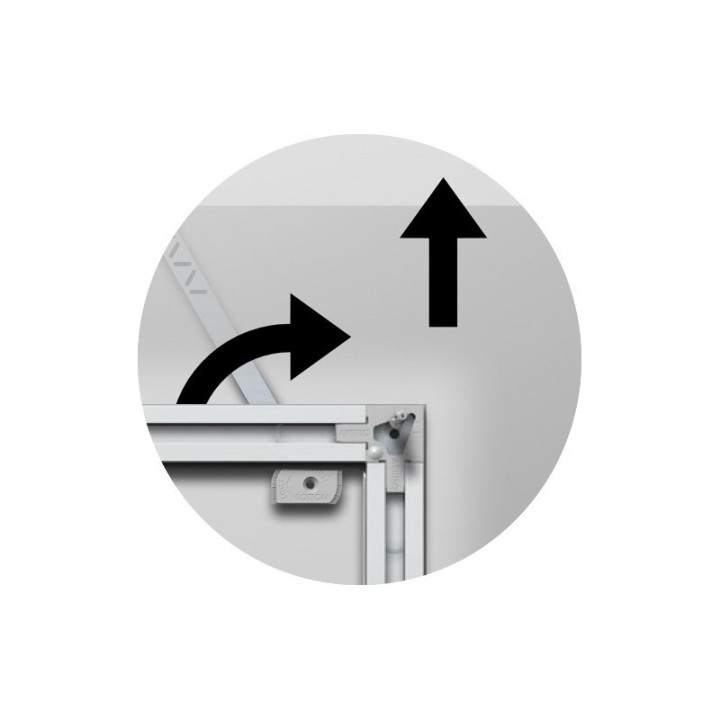

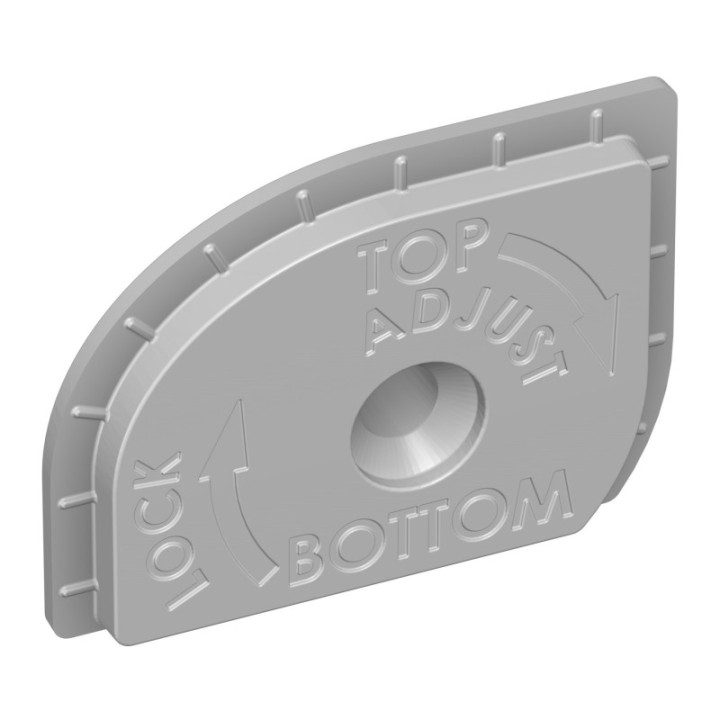

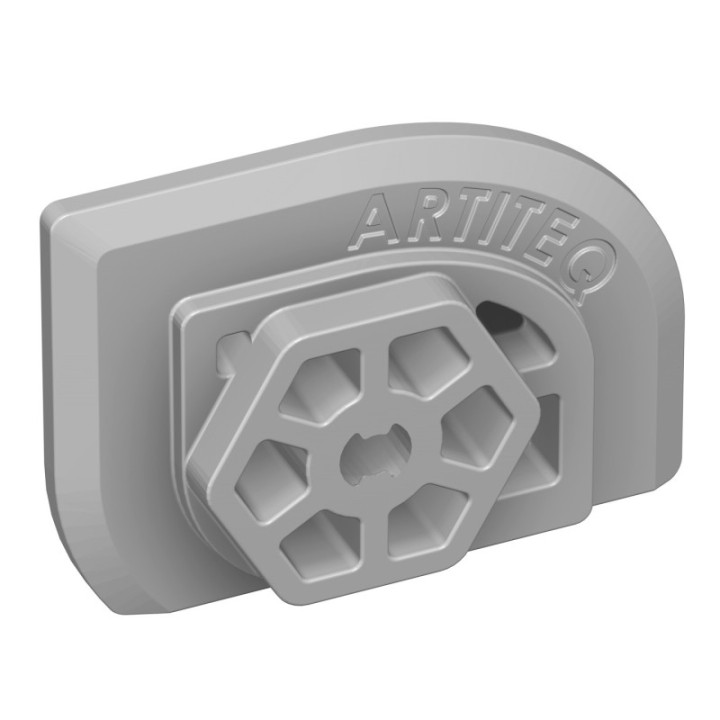

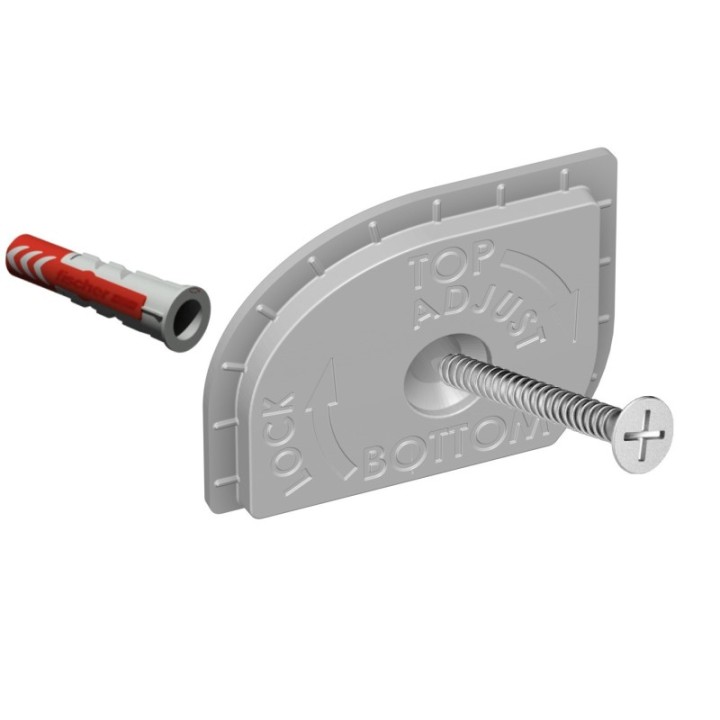

De er A-symmetriske plastik "clips" med en læbe og et off - center hul. Disse Artiteq nivelleringsbøjler fastgøres til væggen parvis med en skrue . Hullet i skiven er ikke centralt og bøjlerne kan drejes - med nøglen - indtil Artiteq Back Frame hænger lige på niveau og i vater . Hver bøjle har en 6 mm lodret justering og leveres uden skrue og prop; disse er valgfrie og ikke inkluderet.

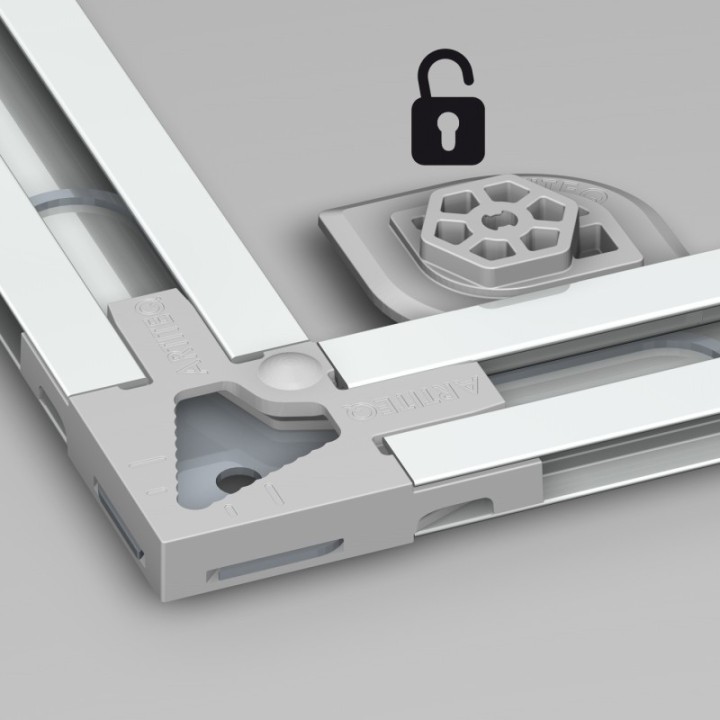

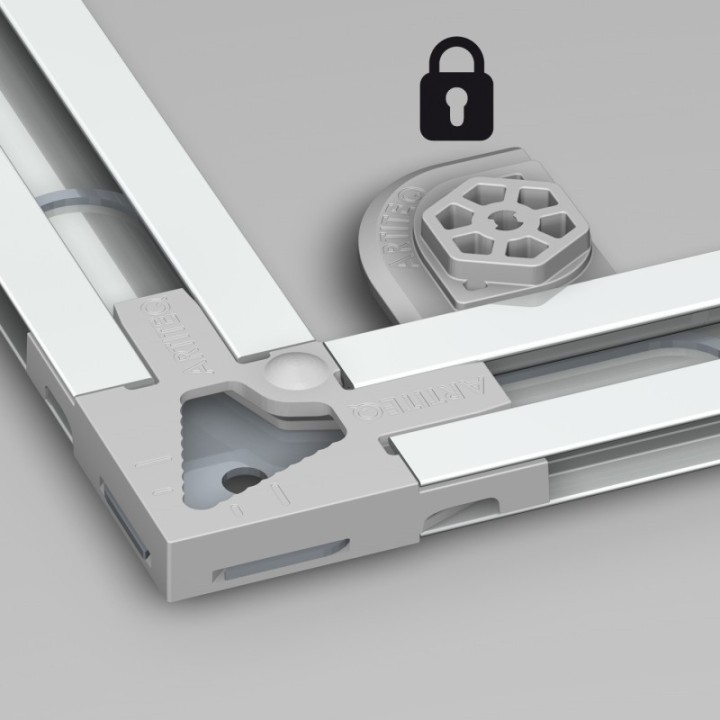

Derudover kan fotopanelet monteres på væggen og låses tyverisikring ved hjælp af 4 af disse bøjler. Rammen hænger så på de to øverste clips og ved at dreje de to nederste clips låses fotopanelet med sikkerhedsnøglen.

Monteringsvejledning - disse henviser til det sidste billede ovenfor:

1. Bestem den ønskede højde, som panelet skal hænge i, og mål afstanden fra toppen af panelet til loftet (mål A).
2. Mål afstanden fra toppen af panelet til toppen af bagrammen (mål B) (vores råd er 100 mm, men dette følges ikke altid).
3. Borehøjden for de øverste huller er herefter A + B + 38mm, målt fra loftet.
4. Mål højden på rygrammen (mål C).
5. De nederste hullers borehøjde er så C - 78 mm under de øverste huller.
6. Bestem det nøjagtige sted (vandret), hvor du vil hænge panelet op og sæt et lille mærke på væggen, hvor midten af panelet skal være.
7. Mål bredden af rygrammen (mål D).
8. Afstanden mellem hullerne vandret er D – 100 mm (hold den samme afstand til midten til venstre og højre, så (dimension D + 100) divideret med 2).
9. Nu er hullernes positioner fastgjort både lodret og vandret.
10. Marker disse positioner på væggen, og kontroller dem igen, før du borer.
