Artiteq Back Frame und Sicherheitsscheiben – pro Stück

Artiteq Nivellier- und Sicherheitsaufhänger ( Clips) in Grau für das Artiteq- Back Frame mit einem 4,0-mm-Loch .

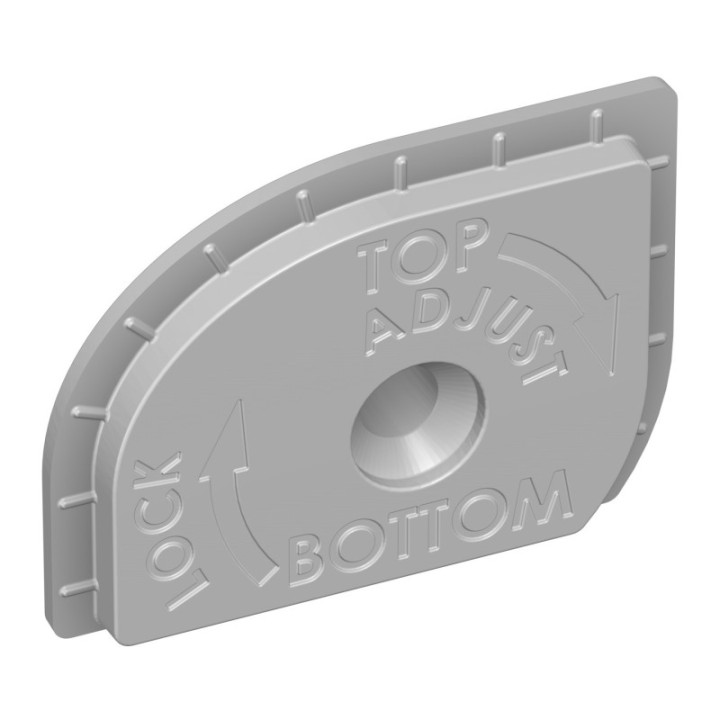

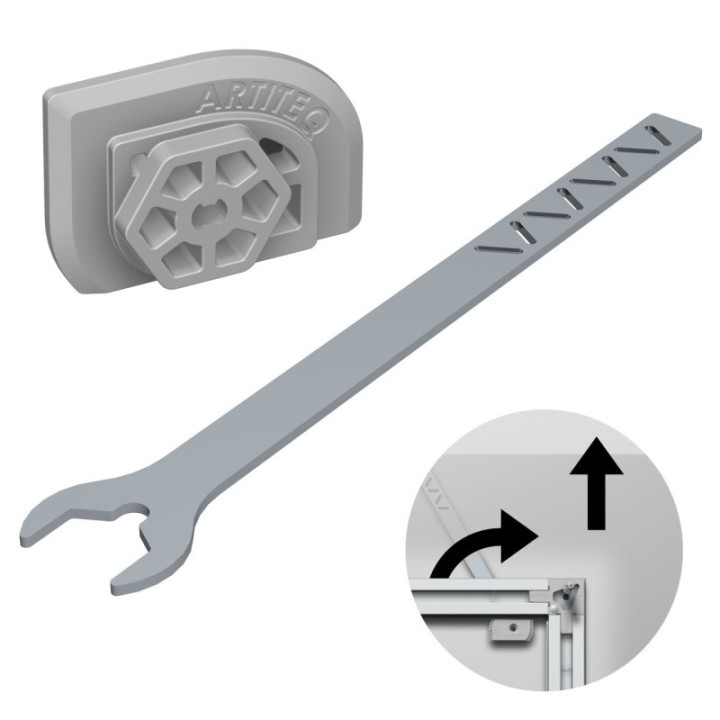

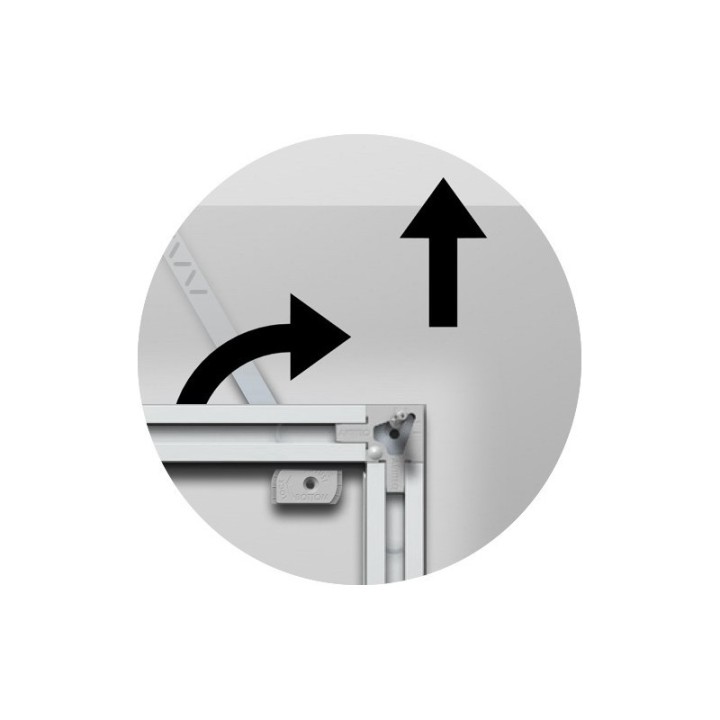

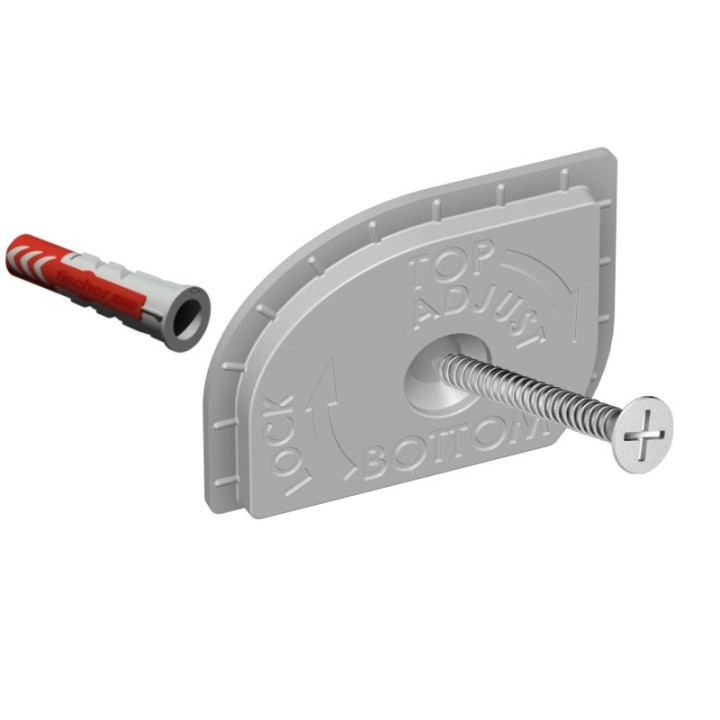

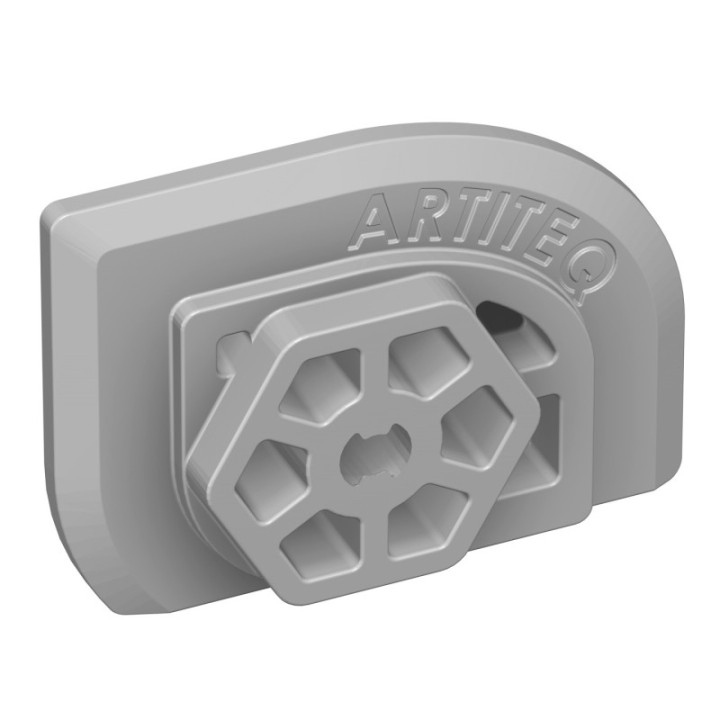

Es handelt sich um asymmetrische „Clips“ aus Kunststoff mit einer Lippe und einem außermittigen Loch . Diese Artiteq- Nivellieraufhänger werden paarweise mit einer Schraube an der Wand befestigt . Das Loch in der Scheibe ist nicht zentral und die Aufhänger können – mit dem Schlüssel – gedreht werden, bis der Artiteq-Rückenrahmen gerade und eben hängt . Jeder Kleiderbügel verfügt über eine Höhenverstellung von 6 mm und wird ohne Schraube und Dübel geliefert; Diese sind optional und nicht im Lieferumfang enthalten.

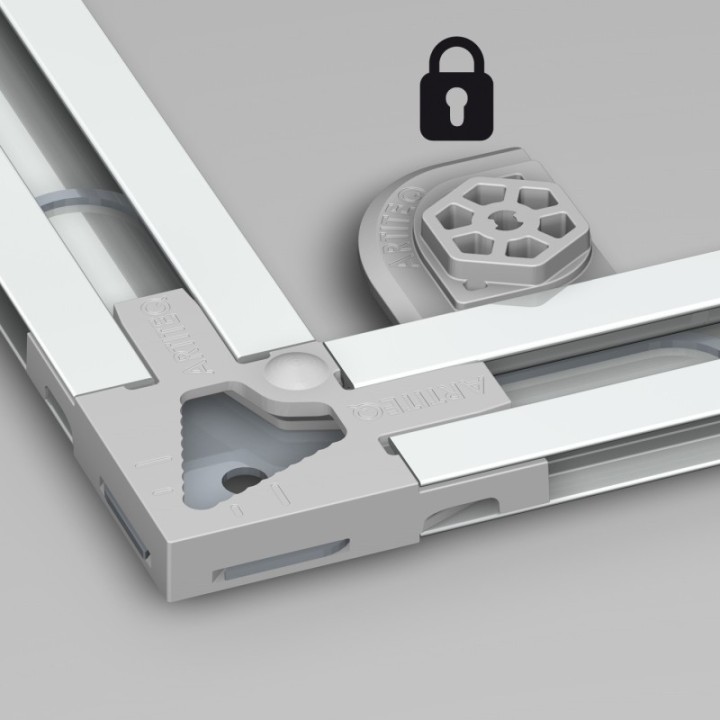

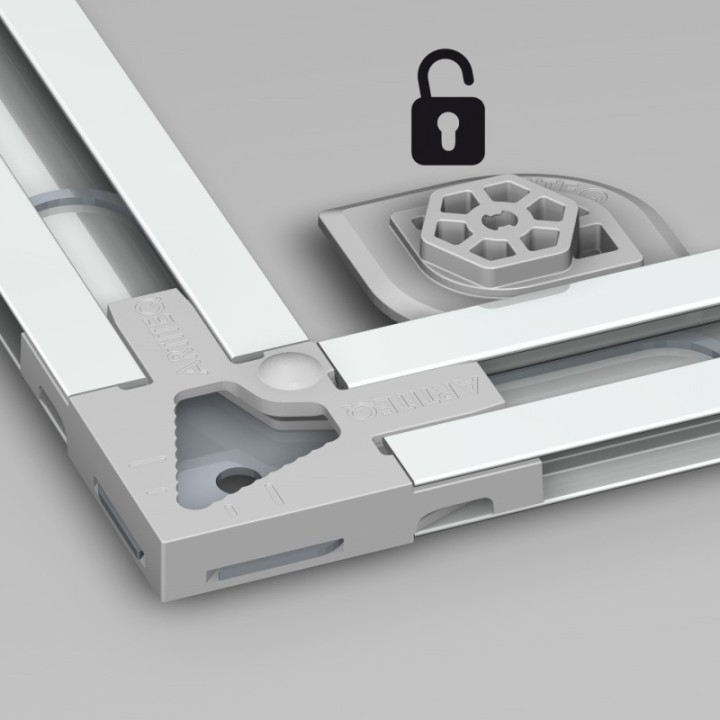

Darüber hinaus kann das Fotopanel mit 4 dieser Aufhänger an der Wand montiert und diebstahlsicher verschlossen werden. Der Rahmen hängt dann an den beiden oberen Clips und durch Drehen der unteren beiden Clips wird die Fototafel mit dem Sicherheitsschlüssel verriegelt.

Montageanleitung – diese beziehen sich auf das letzte Bild oben:

1. Bestimmen Sie die gewünschte Höhe, in der das Paneel hängen soll, und messen Sie den Abstand von der Oberseite des Paneels bis zur Decke (Maß A).
2. Messen Sie den Abstand von der Oberseite des Paneels bis zur Oberseite des hinteren Rahmens (Maß B) (unser Rat lautet 100 mm, wird aber nicht immer befolgt).
3. Die Bohrhöhe für die oberen Löcher beträgt dann A + B + 38 mm, gemessen von der Decke.
4. Messen Sie die Höhe des Rückenrahmens (Maß C).
5. Die Bohrhöhe der unteren Löcher beträgt dann C - 78mm unterhalb der oberen Löcher.
6. Bestimmen Sie die genaue Stelle (horizontal), an der Sie das Paneel aufhängen möchten, und markieren Sie die Stelle an der Wand, an der sich die Mitte des Paneels befinden soll.
7. Messen Sie die Breite des Rückenrahmens (Maß D).
8. Der Abstand zwischen den Löchern beträgt horizontal D – 100 mm (gleicher Abstand zur Mitte links und rechts einhalten, also (Maß D + 100) geteilt durch 2).
9. Jetzt sind die Positionen der Löcher sowohl vertikal als auch horizontal festgelegt.
10. Markieren Sie diese Positionen an der Wand und überprüfen Sie sie vor dem Bohren noch einmal.
