Artiteq Back Frame jousitus ja turvalevyt - per kappale

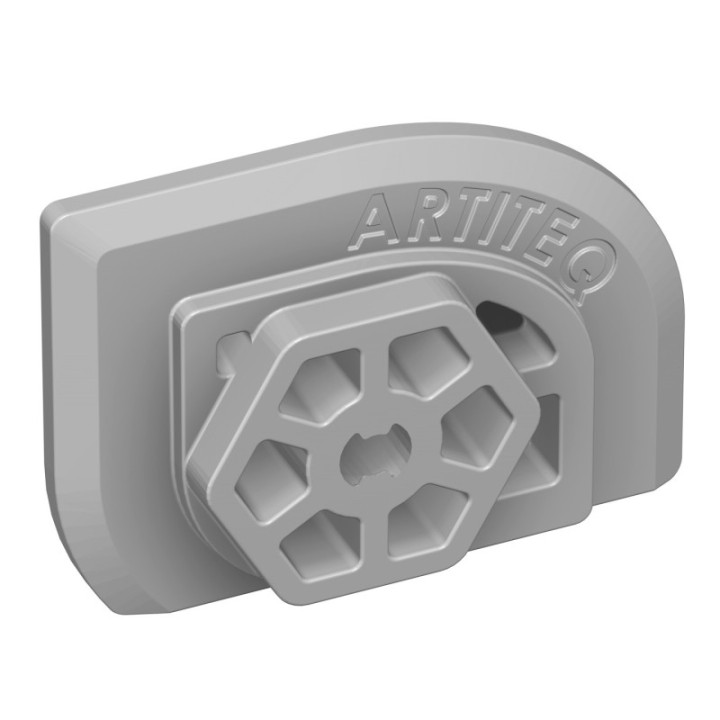

Harmaa Artiteq tasoitus- ja turvaripustimet ( klipsit) Artiteq Back Frame Systemiin , jossa on 4,0 mm reikä .

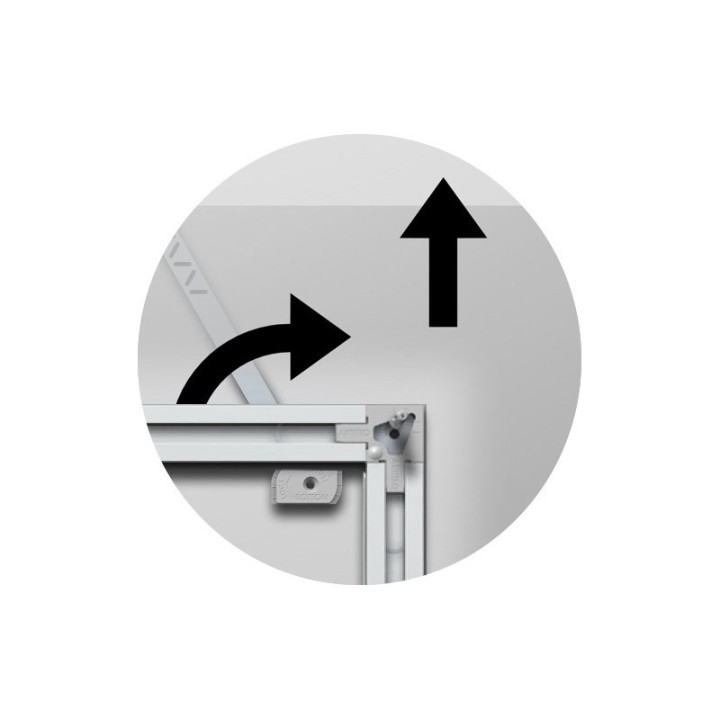

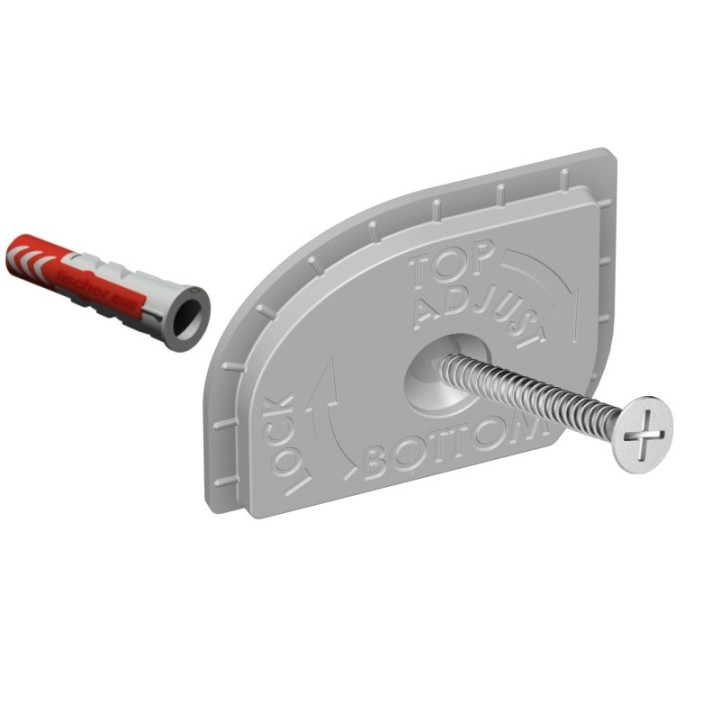

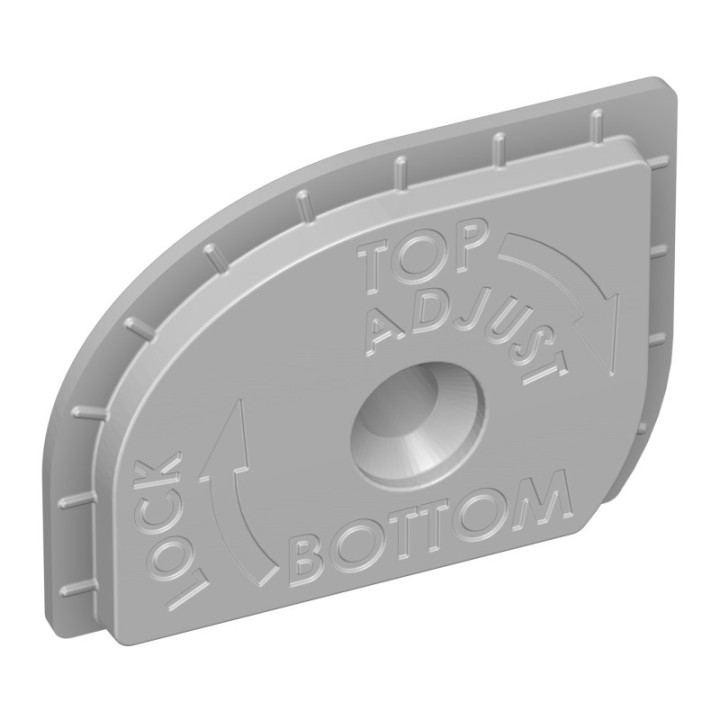

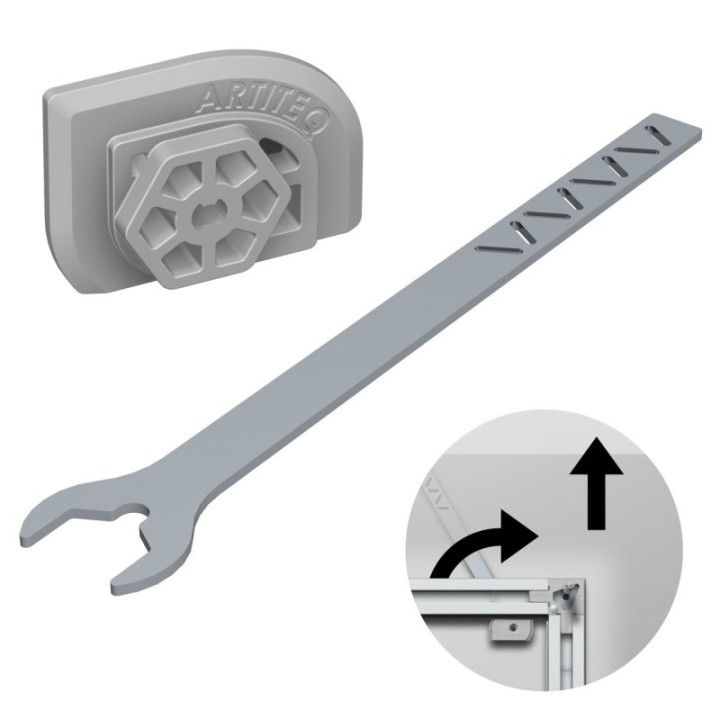

Ne ovat A-symmetrisiä muovisia " klipsiä" , joissa on huuli ja keskireikä . Nämä Artiteq - tasoitusripustimet kiinnitetään seinään pareittain ruuveilla . Levyn reikä ei ole keskellä ja ripustimia voidaan kääntää - avaimella - kunnes Artiteq Back Frame roikkuu suoraan vaakasuorassa ja vaakatasossa . Jokaisessa ripustimessa on 6 mm:n pystysäätö, ja ne toimitetaan ilman ruuvia ja tulppaa; nämä ovat valinnaisia eivätkä sisälly toimitukseen.

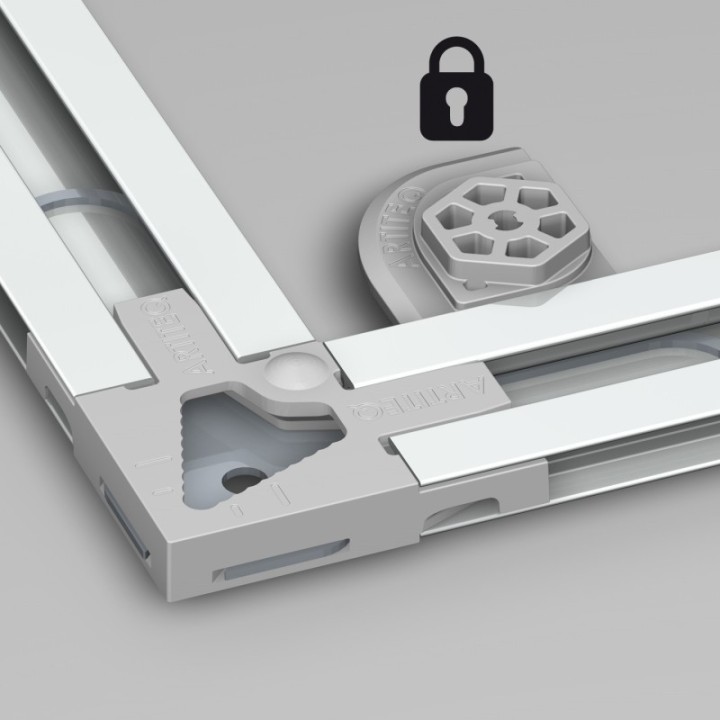

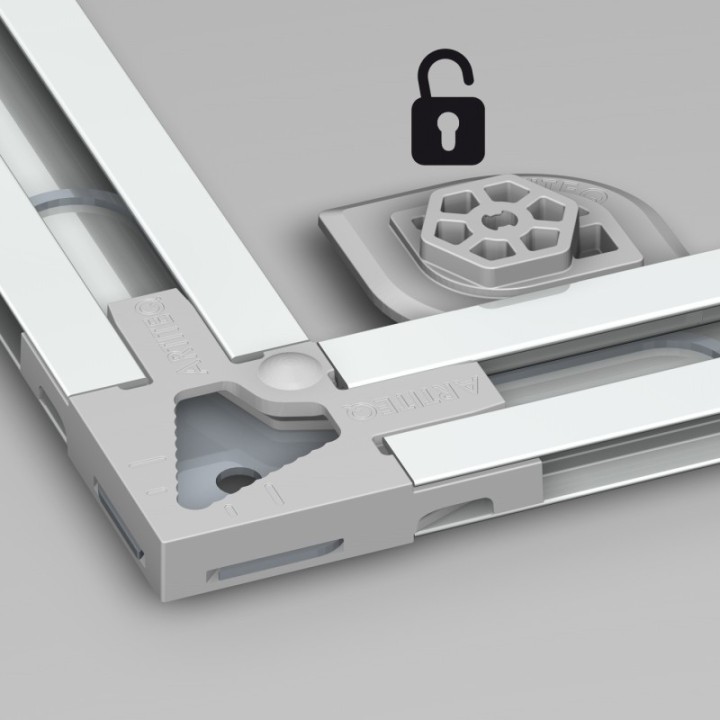

Lisäksi valokuvapaneeli voidaan kiinnittää seinään ja lukita varkaudenestoiksi käyttämällä neljää näistä ripustimista. Kehys roikkuu sitten kahdessa ylimmässä pidikkeessä ja kääntämällä kahta alinta pidikettä valokuvapaneeli lukitaan turva-avaimella.

Kokoamisohjeet - nämä viittaavat viimeiseen yllä olevaan kuvaan:

1. Määritä haluttu korkeus, jolla paneelin tulee riippua ja mittaa etäisyys paneelin yläosasta kattoon (mitta A).
2. Mittaa etäisyys paneelin yläosasta takakehyksen yläosaan (mitta B) (suosittelemme 100 mm, mutta tätä ei aina noudateta).
3. Yläreikien porauskorkeus on tällöin A + B + 38mm katosta mitattuna.
4. Mittaa takarungon korkeus (mitta C).
5. Alempien reikien porauskorkeus on tällöin C - 78 mm ylempien reikien alapuolella.
6. Määritä tarkka paikka (vaakasuora), johon haluat ripustaa paneelin, ja laita pieni merkki seinään kohtaan, jossa paneelin keskikohdan tulisi olla.
7. Mittaa takarungon leveys (mitta D).
8. Reikien välinen etäisyys vaakasuunnassa on D – 100mm (pidä sama etäisyys keskelle vasemmalla ja oikealla, eli (mitta D + 100) jaettuna kahdella).
9. Nyt reikien paikat on kiinnitetty sekä pysty- että vaakasuunnassa.
10. Merkitse nämä paikat seinään ja tarkista ne uudelleen ennen poraamista.
