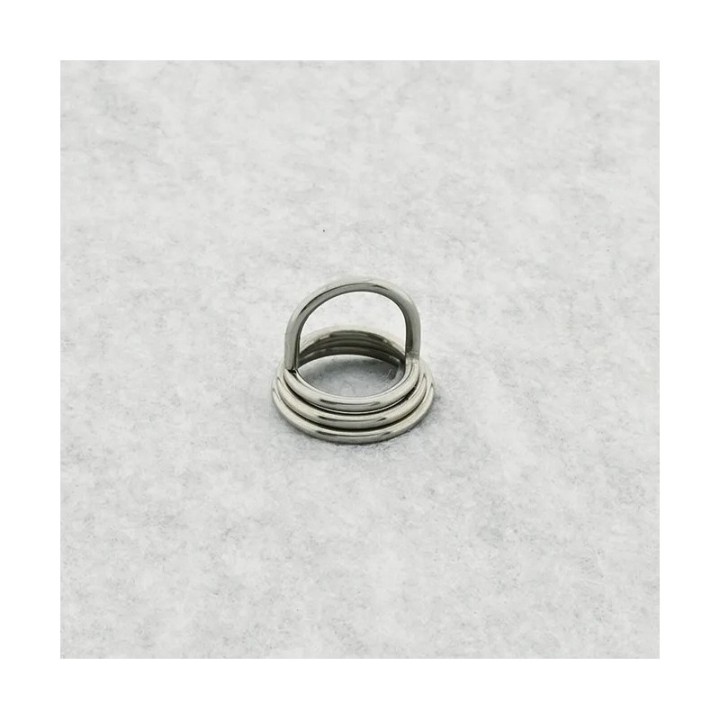

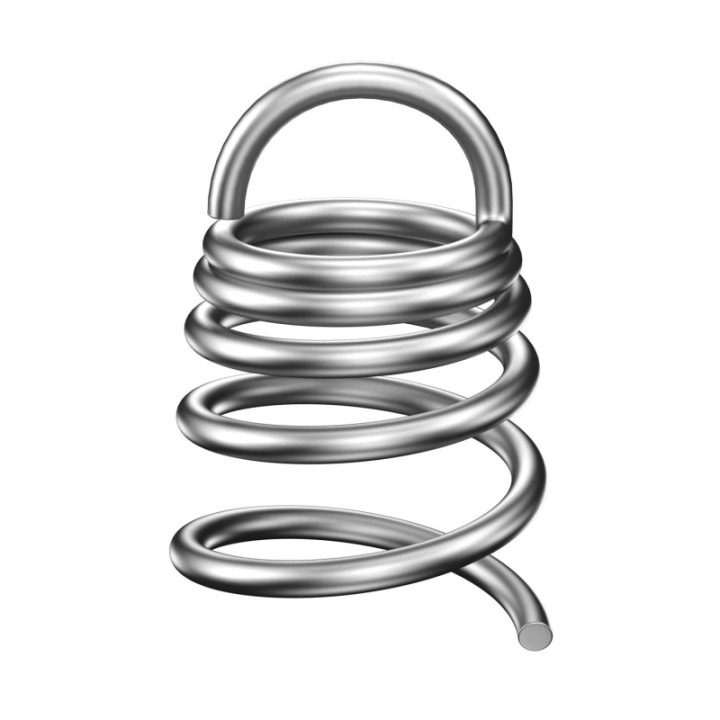

Anclaje de resorte en espiral GeckoTeq – con forma de cola de cerdo

Estos muelles helicoidales acústicos GeckoTeq , también conocidos como "colas de cerdo", ofrecen una opción de montaje sencilla y fiable para suspender paneles acústicos de PET y otros materiales de fibra blanda.

Los instaladores de techos acústicos que montan paneles acústicos suspendidos suelen buscar componentes de instalación más económicos, para que aun así se consiga el "Efecto de Nube Flotante".

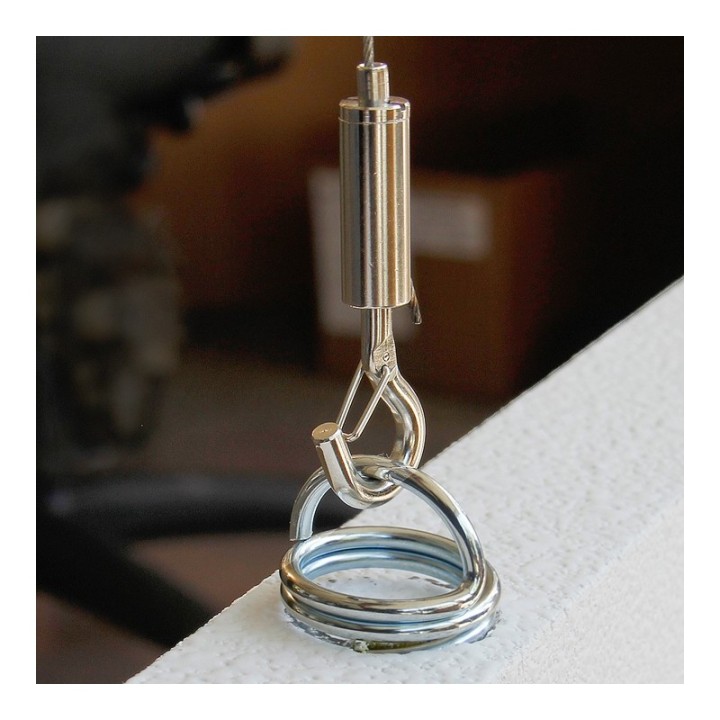

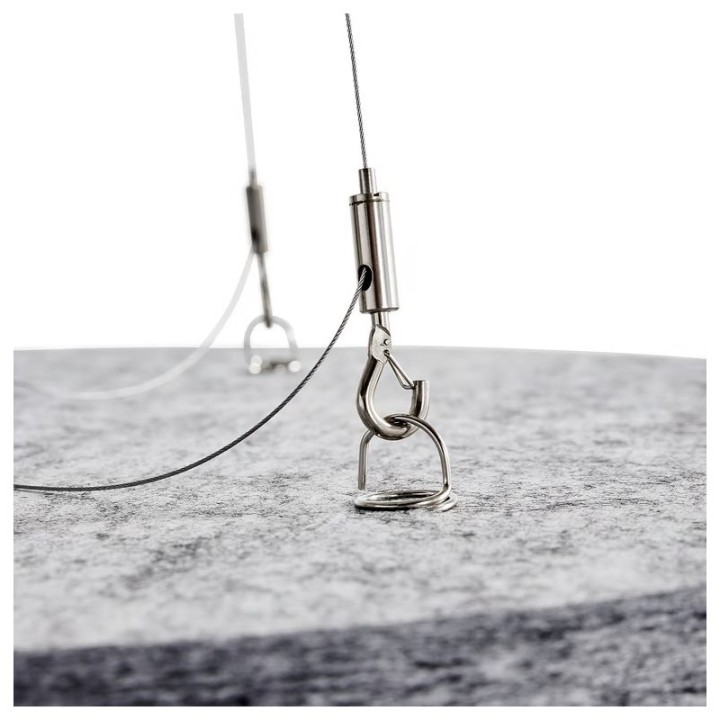

En la parte superior, hay una argolla de suspensión integrada a la que se puede fijar el panel con un gancho, un cable de acero u otro material de suspensión adecuado.

El diseño adecuado y el número de puntos de fijación dependen del tamaño, el peso y la densidad del material del panel. Pruebe siempre la fijación en el material que se va a utilizar con antelación.

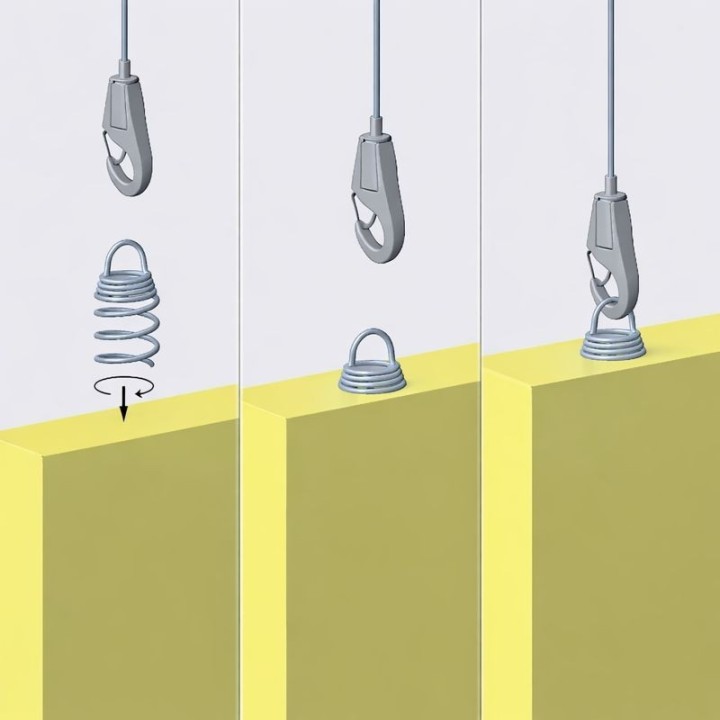

GT0751 22x35 - El resorte espiral se atornilla directamente en la parte superior o lateral del panel y se sujeta firmemente al material.

Con una altura total de 35 mm, el GT0751 es especialmente adecuado para aplicaciones compactas y paneles acústicos relativamente delgados. El muelle helicoidal se puede montar rápidamente y sin modificaciones complicadas, lo que da como resultado una suspensión limpia y prácticamente invisible.

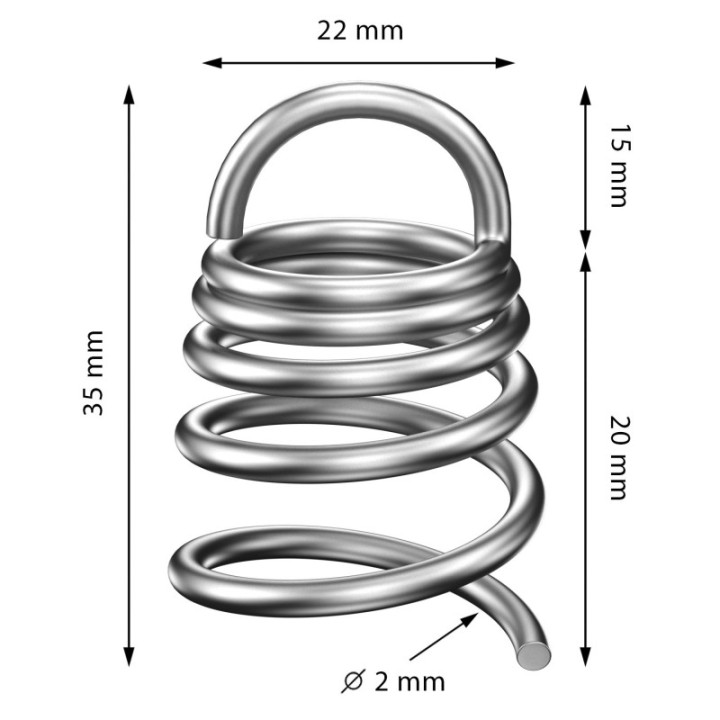

Especificaciones técnicas:

Número de artículo: GT0751

Altura total: 35 mm

Ancho: 22 mm

Longitud de la sección espiral: 20 mm

Altura del ojo de suspensión: 15 mm

Diámetro del alambre: 2 mm

Capacidad de carga: 15 – 20 kg

GT0752 24x40 - Este muelle helicoidal se inserta directamente en el material del panel mediante un movimiento giratorio. Su amplia sección espiral distribuye la presión de fijación por todo el material.

Gracias a su altura total de 40 mm y a su sección roscada de 18 mm de longitud, este modelo es adecuado para estructuras de suspensión compactas donde se desea una sujeción firme y un espacio de instalación limitado.

Especificaciones técnicas:

Número de artículo: GT0752

Altura total: 40 mm

Ancho máximo: 24 mm

Ancho de la sección atornillable: 18 mm

Longitud de la parte roscada: 18 mm

Altura de la sección enrollada de forma compacta: 7 mm

Altura del ojo de suspensión: 15 mm

Diámetro del alambre: 2 mm

Capacidad de carga: 20 – 25 kg

GT0753 22x45 - La sección espiral de 30 mm de longitud se atornilla directamente en la parte superior o lateral del panel.

Gracias a su mayor longitud de rosca, el GT0753 se fija con mayor profundidad al material del panel que las versiones más compactas. Esto hace que este muelle helicoidal sea especialmente adecuado para paneles acústicos más gruesos, donde hay suficiente material para un anclaje más profundo.

Especificaciones técnicas:

Número de artículo: GT0753

Altura total: 45 mm

Ancho: 22 mm

Longitud de la sección espiral: 30 mm

Altura del ojo de suspensión: 15 mm

Diámetro del alambre: 2 mm

Capacidad de carga: 25 – 30 kg

GT0754 29x50 : Este es el resorte helicoidal acústico más grande y robusto de esta serie. Esta versión está diseñada para paneles acústicos más gruesos o de mayor tamaño, donde hay espacio para un anclaje más largo y ancho.

La sección espiral de 35 mm de longitud se inserta directamente en el material blando del panel. Su generoso diámetro y el grosor del alambre de 2,5 mm garantizan un diseño robusto y dimensionalmente estable. El GT0754 es una opción práctica para proyectos de interiorismo profesionales, islas de techo acústicas, deflectores y otras aplicaciones de paneles suspendidos.

Especificaciones técnicas:

Número de artículo: GT0754

Altura total: 50 mm

Ancho: 29 mm

Longitud de la sección espiral: 35 mm

Altura del ojo de suspensión: 15 mm

Diámetro del alambre: 2,5 mm

Capacidad de carga: 30 – 40 kg

No se requiere pegamento ni herramientas de montaje especiales, pero recomendamos adquirir la llave de vaso autoajustable GT0785 - GeckoTeq Gator Grip "Magic Socket" o una llave de vaso universal autoajustable para una instalación fácil y rápida.

Nota: La capacidad de carga final depende del material del panel y no únicamente del muelle helicoidal. Por lo tanto, determine cuántos muelles helicoidales y puntos de suspensión se requieren para la aplicación específica mediante una prueba práctica.
