Ancoraggio a molla a spirale GeckoTeq – con trecce

Queste molle a spirale acustiche GeckoTeq , note anche come "pigtail", offrono una soluzione di montaggio semplice e affidabile per sospendere pannelli acustici in PET e altri materiali in fibra morbida.

Gli installatori di controsoffitti acustici che montano pannelli acustici sospesi spesso cercano componenti di installazione più economici, in modo da ottenere comunque l'"effetto nuvola fluttuante".

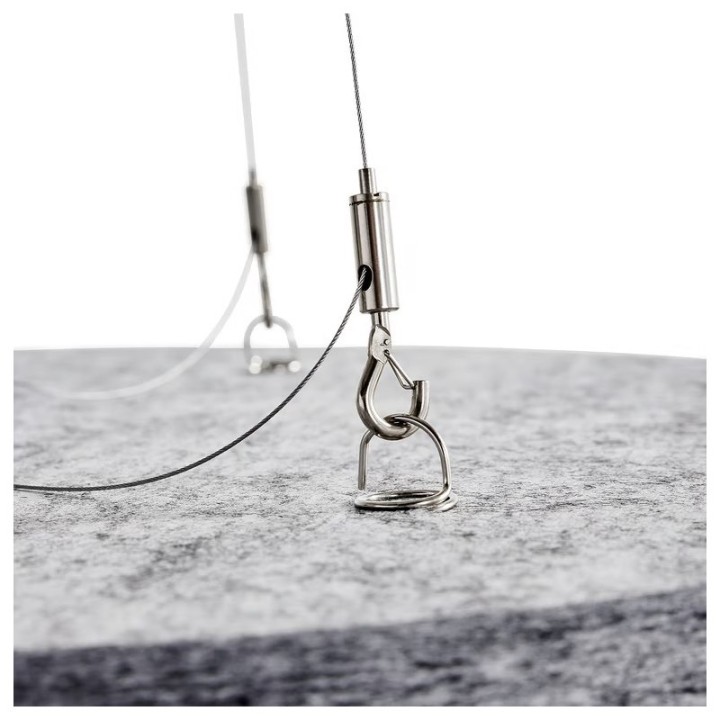

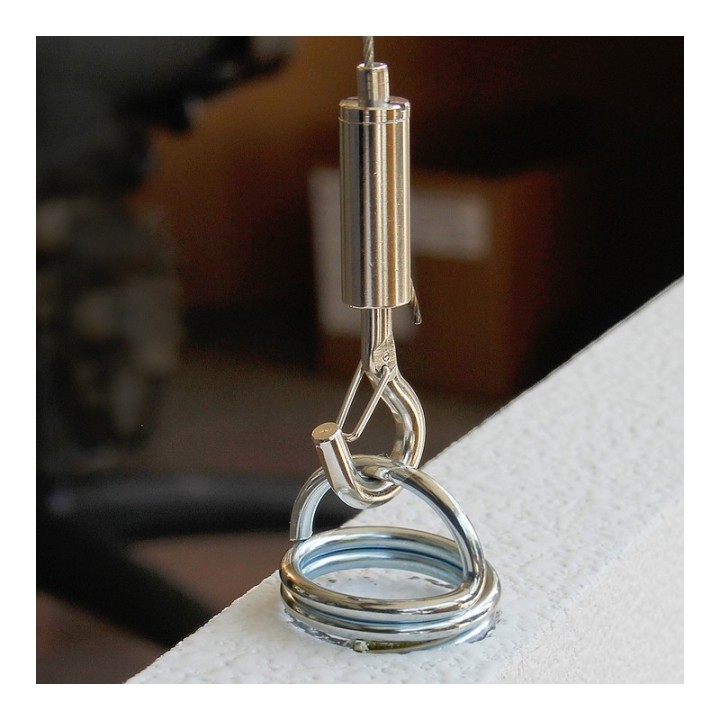

Nella parte superiore è presente un occhiello di sospensione integrato al quale il pannello può essere fissato con un gancio, un cavo d'acciaio o altro materiale di sospensione idoneo.

Il design e il numero di punti di fissaggio più adatti dipendono dalle dimensioni, dal peso e dalla densità del materiale del pannello. È sempre consigliabile testare preventivamente il fissaggio sul materiale che verrà utilizzato.

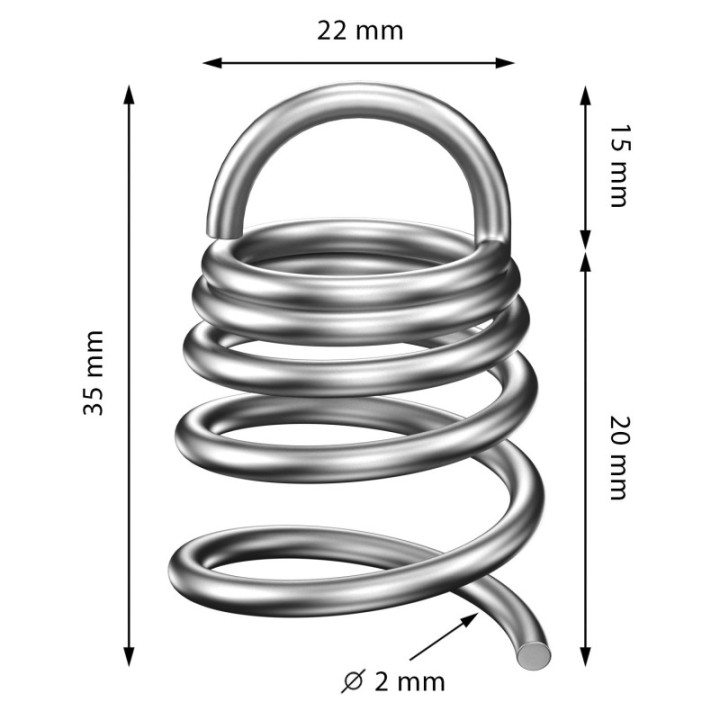

GT0751 22x35 - La molla a spirale si avvita direttamente nella parte superiore o laterale del pannello e si fissa saldamente al materiale.

Con un'altezza totale di 35 mm, il GT0751 è particolarmente adatto ad applicazioni compatte e pannelli acustici relativamente sottili. La molla elicoidale può essere montata rapidamente e senza modifiche complicate, risultando in una sospensione ordinata e praticamente invisibile.

Specifiche tecniche:

Codice articolo: GT0751

Altezza totale: 35 mm

Larghezza: 22 mm

Lunghezza della sezione a spirale: 20 mm

Altezza dell'occhiello di sospensione: 15 mm

Diametro del filo: 2 mm

Capacità di carico: 15 – 20 kg

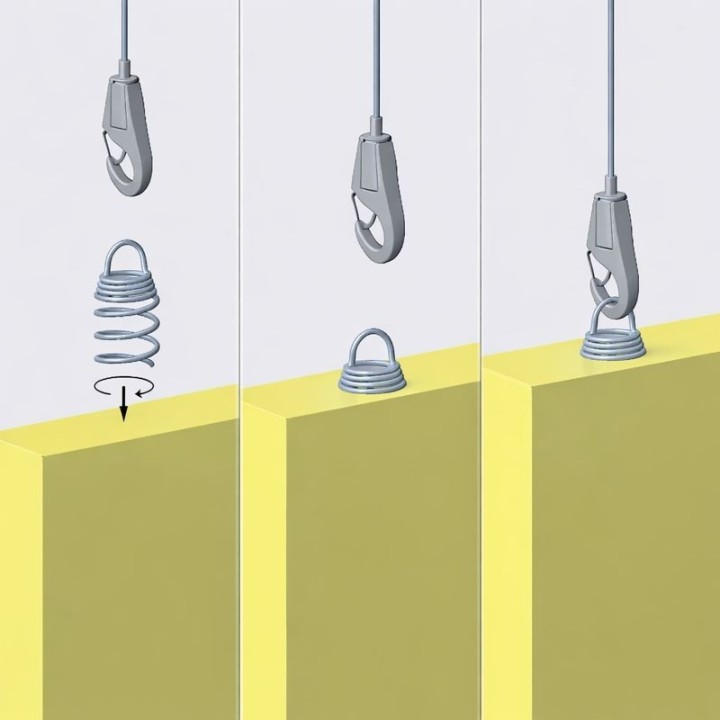

GT0752 24x40 - Questa molla a spirale si inserisce direttamente nel materiale del pannello con un movimento rotatorio. L'ampia sezione a spirale distribuisce il fissaggio su tutto il materiale.

Grazie all'altezza totale di 40 mm e alla sezione a vite lunga 18 mm, questo modello è adatto a strutture di sospensione compatte dove sono richieste una presa salda e uno spazio di installazione limitato.

Specifiche tecniche:

Codice articolo: GT0752

Altezza totale: 40 mm

Larghezza massima: 24 mm

Larghezza della sezione avvitabile: 18 mm

Lunghezza della parte avvitabile: 18 mm

Altezza della sezione avvolta in modo compatto: 7 mm

Altezza dell'occhiello di sospensione: 15 mm

Diametro del filo: 2 mm

Capacità di carico: 20 – 25 kg

GT0753 22x45 - La sezione a spirale lunga 30 mm si avvita direttamente nella parte superiore o laterale del pannello.

Grazie alla maggiore lunghezza della vite, la GT0753 si fissa più in profondità nel materiale del pannello rispetto alle versioni più compatte. Ciò rende questa molla a spirale particolarmente adatta a pannelli acustici più spessi, dove è disponibile materiale sufficiente per un ancoraggio più profondo.

Specifiche tecniche:

Codice articolo: GT0753

Altezza totale: 45 mm

Larghezza: 22 mm

Lunghezza della sezione a spirale: 30 mm

Altezza dell'occhiello di sospensione: 15 mm

Diametro del filo: 2 mm

Capacità di carico: 25 – 30 kg

GT0754 29x50 – Questa è la molla acustica più grande e robusta di questa serie. Questa versione è progettata per pannelli acustici più spessi o più grandi, dove c'è spazio per un ancoraggio più lungo e più ampio.

La sezione a spirale lunga 35 mm è attorcigliata direttamente nel materiale morbido del pannello. Il diametro generoso e lo spessore del filo di 2,5 mm garantiscono una struttura robusta e dimensionalmente stabile. Il modello GT0754 è una scelta pratica per progetti di interni professionali, isole acustiche per controsoffitti, deflettori e altre applicazioni con pannelli sospesi.

Specifiche tecniche:

Codice articolo: GT0754

Altezza totale: 50 mm

Larghezza: 29 mm

Lunghezza della sezione a spirale: 35 mm

Altezza dell'occhiello di sospensione: 15 mm

Diametro del filo: 2,5 mm

Capacità di carico: 30 – 40 kg

Non sono necessari colla o attrezzi speciali per il montaggio, ma consigliamo di acquistare la chiave a bussola autoregolante universale GT0785 - GeckoTeq Gator Grip "Magic Socket" per un'installazione facile e veloce.

Nota: la capacità di carico finale dipende dal materiale del pannello e non solo dalla molla elicoidale. Pertanto, è necessario determinare il numero di molle elicoidali e punti di sospensione necessari per la specifica applicazione mediante una prova pratica.
