GeckoTeq Spiralkorkskruvfjäderankare – flätor

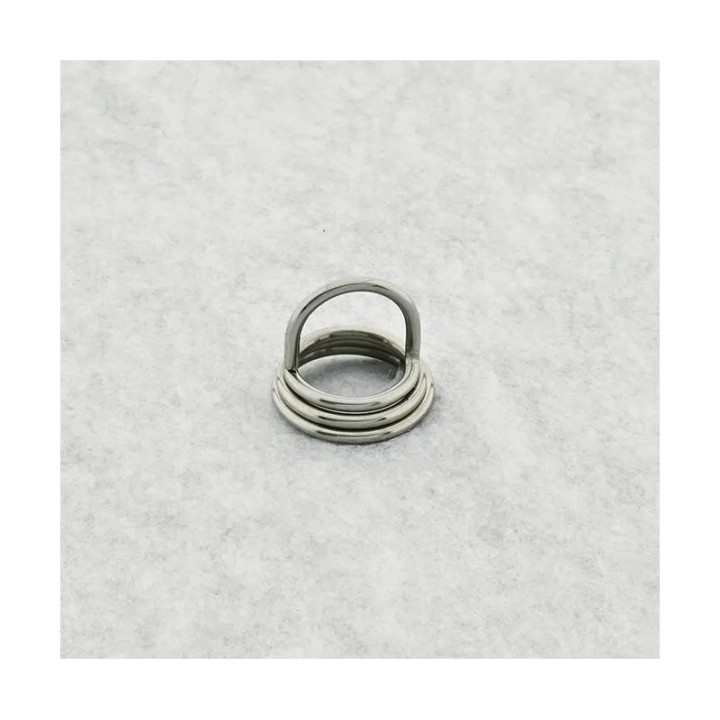

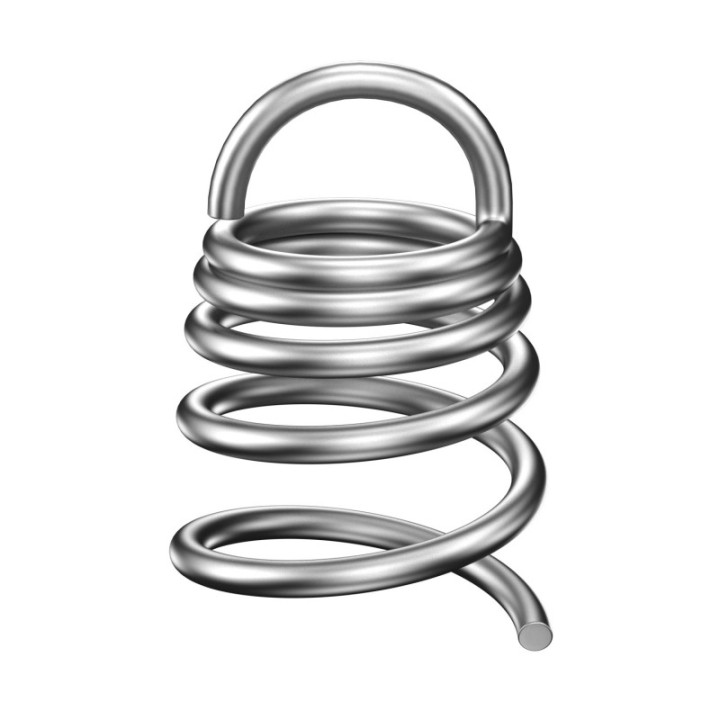

Dessa GeckoTeq akustiska spiralfjädrar – även kända som pigtails – erbjuder ett enkelt och pålitligt monteringsalternativ för upphängning av PET-akustiska paneler och andra mjuka fibermaterial.

Installatörer av akustiktak som monterar nedhängda akustikpaneler letar ofta efter billigare installationskomponenter, så att man fortfarande får den "flytande molneffekten".

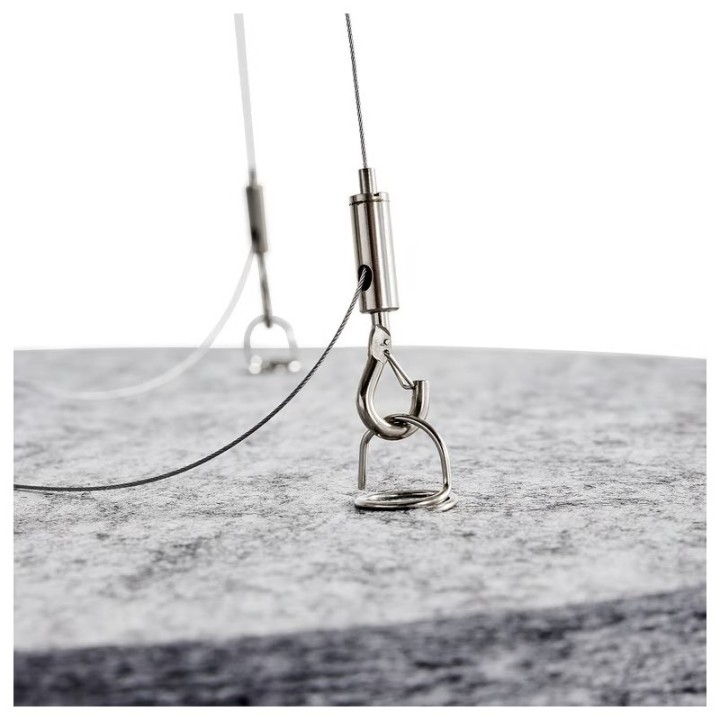

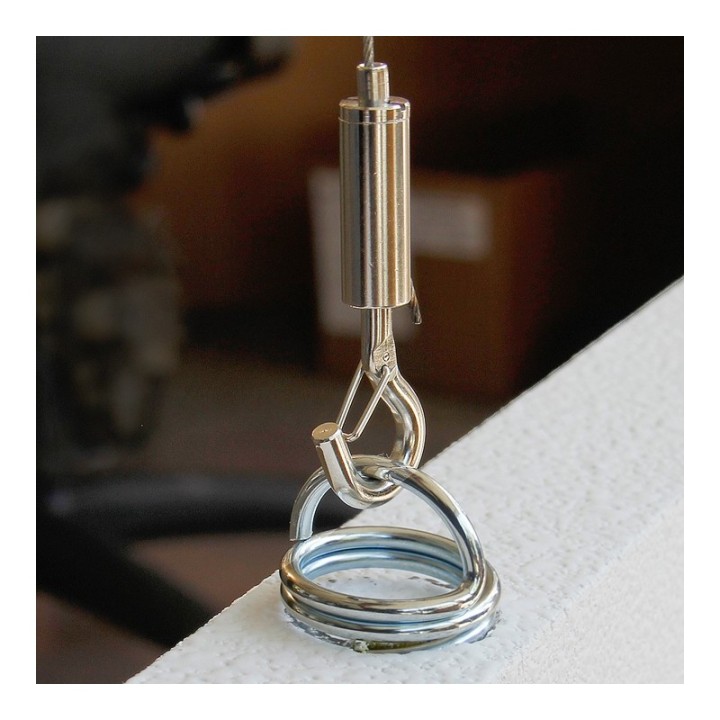

Överst finns en integrerad upphängningsögla där panelen kan fästas med en krok, stålvajer eller annat lämpligt upphängningsmaterial.

Lämplig design och antalet fästpunkter beror på panelens storlek, vikt och materialdensitet. Testa alltid infästningen i materialet som ska användas i förväg.

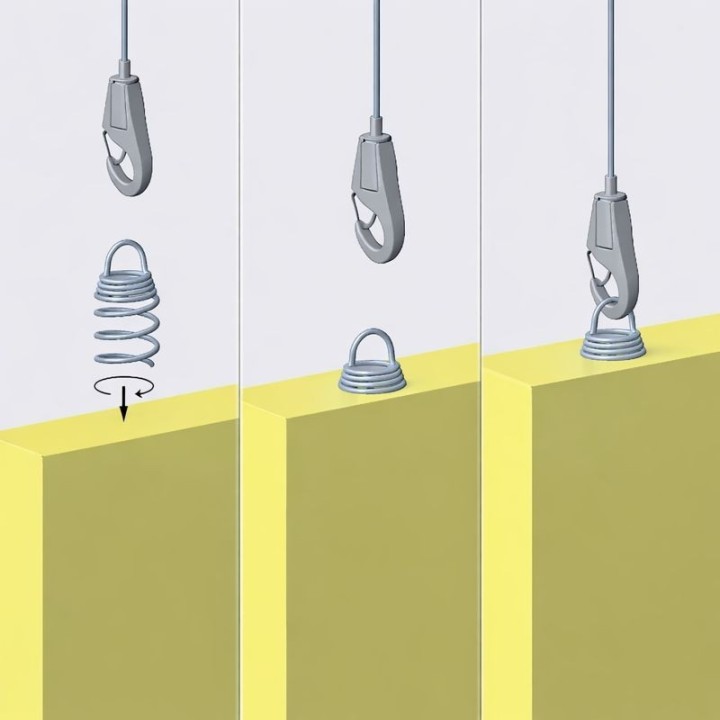

GT0751 22x35 - Spiralfjädern skruvas direkt in i panelens ovansida eller sida och klämms fast ordentligt i materialet.

Med en totalhöjd på 35 mm är GT0751 särskilt lämplig för kompakta applikationer och relativt tunna akustikpaneler. Spiralfjädern kan monteras snabbt och utan komplicerade modifieringar, vilket resulterar i en snygg och praktiskt taget osynlig upphängning.

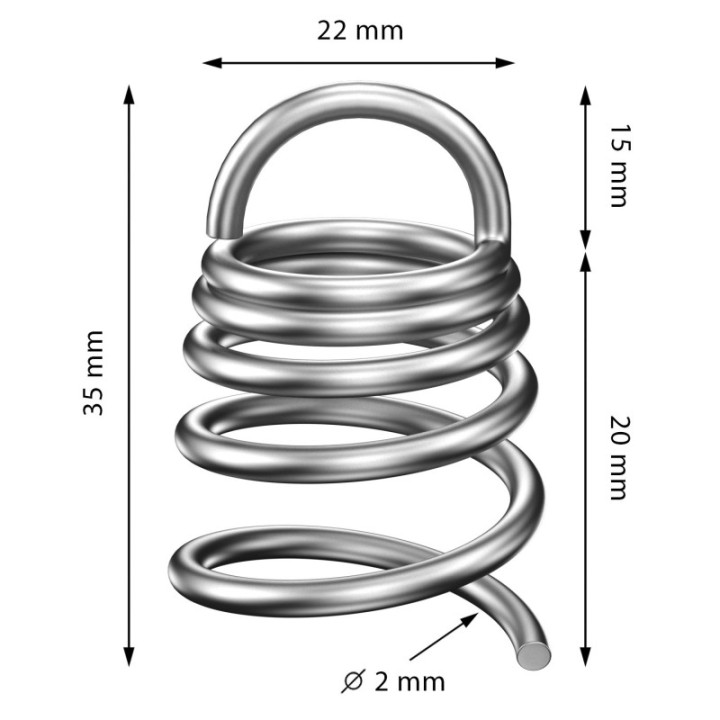

Tekniska specifikationer:

Artikelnummer: GT0751

Totalhöjd: 35 mm

Bredd: 22 mm

Spiralprofilens längd: 20 mm

Upphängningsöglans höjd: 15 mm

Tråddiameter: 2 mm

Bärkraft: 15–20 kg

GT0752 24x40 - Denna spiralfjäder förs in direkt i panelmaterialet med en roterande rörelse. Den breda spiralformade sektionen fördelar infästningen över materialet.

Tack vare den totala höjden på 40 mm och den 18 mm långa inskruvningsprofilen är denna modell lämplig för kompakta upphängningsstrukturer där ett fast grepp och begränsat installationsutrymme önskas.

Tekniska specifikationer:

Artikelnummer: GT0752

Totalhöjd: 40 mm

Maximal bredd: 24 mm

Inskruvningsprofilbredd: 18 mm

Längd på inskruvningsdelen: 18 mm

Höjd på kompakt lindad sektion: 7 mm

Upphängningsöglans höjd: 15 mm

Tråddiameter: 2 mm

Lastkapacitet: 20–25 kg

GT0753 22x45 - Den 30 mm långa spiralprofilen skruvas direkt i panelens ovansida eller sida.

På grund av den större inskruvningslängden griper GT0753 djupare in i panelmaterialet än de mer kompakta versionerna. Detta gör denna spiralfjäder särskilt lämplig för tjockare akustikpaneler där tillräckligt med material finns tillgängligt för djupare förankring.

Tekniska specifikationer:

Artikelnummer: GT0753

Totalhöjd: 45 mm

Bredd: 22 mm

Spiralprofilens längd: 30 mm

Upphängningsöglans höjd: 15 mm

Tråddiameter: 2 mm

Lastkapacitet: 25–30 kg

GT0754 29x50 – Detta är den största och mest robusta akustiska spiralfjädern i den här serien. Denna version är utformad för tjockare eller större akustiska paneler där det finns plats för en längre och bredare förankring.

Den 35 mm långa spiralprofilen är direkt vriden in i det mjuka panelmaterialet. Den generösa diametern och trådtjockleken på 2,5 mm säkerställer en robust och formstabil design. GT0754 är ett praktiskt val för professionella inomhusprojekt, akustiktaköer, bafflar och andra hängande panelapplikationer.

Tekniska specifikationer:

Artikelnummer: GT0754

Totalhöjd: 50 mm

Bredd: 29 mm

Spiralprofilens längd: 35 mm

Upphängningsöglans höjd: 15 mm

Tråddiameter: 2,5 mm

Lastkapacitet: 30–40 kg

Inget lim eller speciella monteringsverktyg krävs, men vi rekommenderar att du köper GT0785 - GeckoTeq Gator Grip "Magic Socket" eller den universella självjusterande hylsnyckeln för enkel och snabb installation.

Obs: Den slutliga belastningskapaciteten beror på panelmaterialet och inte enbart på spiralfjädern. Bestäm därför hur många spiralfjädrar och upphängningspunkter som krävs för den specifika tillämpningen med hjälp av ett praktiskt test.
