GeckoTeq Spiraalikierrejousiankkuri – häntäliittimet

Nämä GeckoTeq akustiset kierrejouset – jotka tunnetaan myös nimellä pigtail-jouset – tarjoavat yksinkertaisen ja luotettavan asennusvaihtoehdon PET-akustisten paneelien ja muiden pehmeiden kuitumateriaalien ripustamiseen.

Akustiikkakattojen asentajat, jotka asentavat riippuvia akustiikkalevyjä, etsivät usein edullisempia asennuskomponentteja, jotta saadaan silti aikaan "kelluvan pilven efekti".

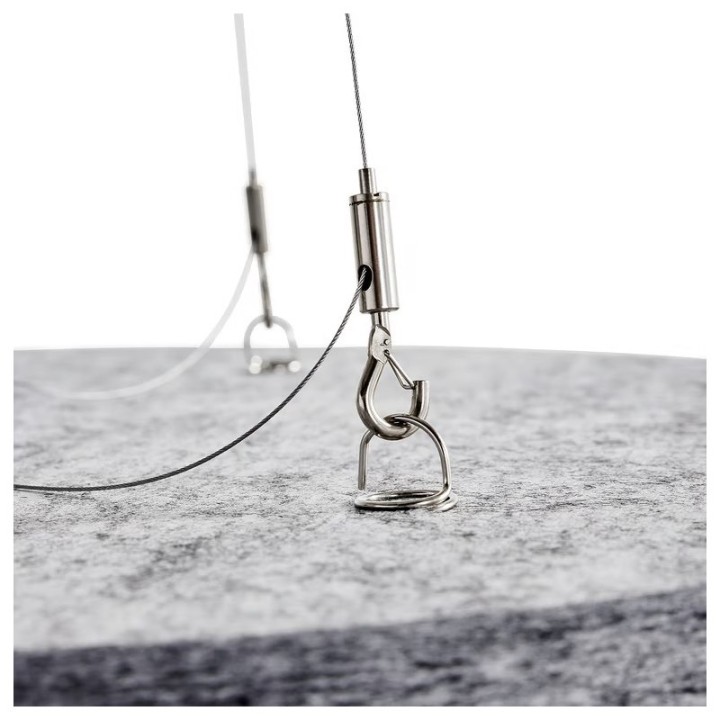

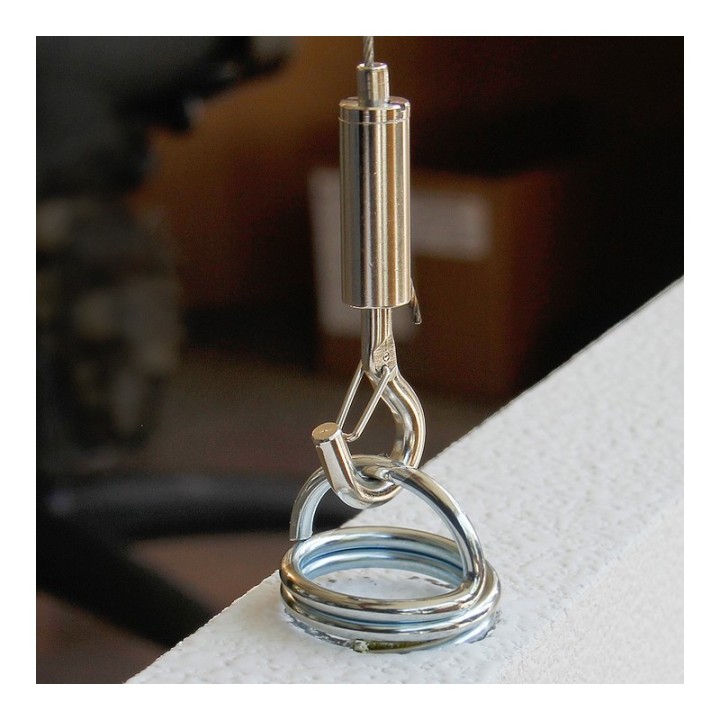

Yläosassa on integroitu ripustussilmukka, johon paneeli voidaan kiinnittää koukulla, teräsvaijerilla tai muulla sopivalla ripustusmateriaalilla.

Sopiva muotoilu ja kiinnityspisteiden lukumäärä riippuvat paneelin koosta, painosta ja materiaalitiheydestä. Testaa aina kiinnitys käytettävään materiaaliin etukäteen.

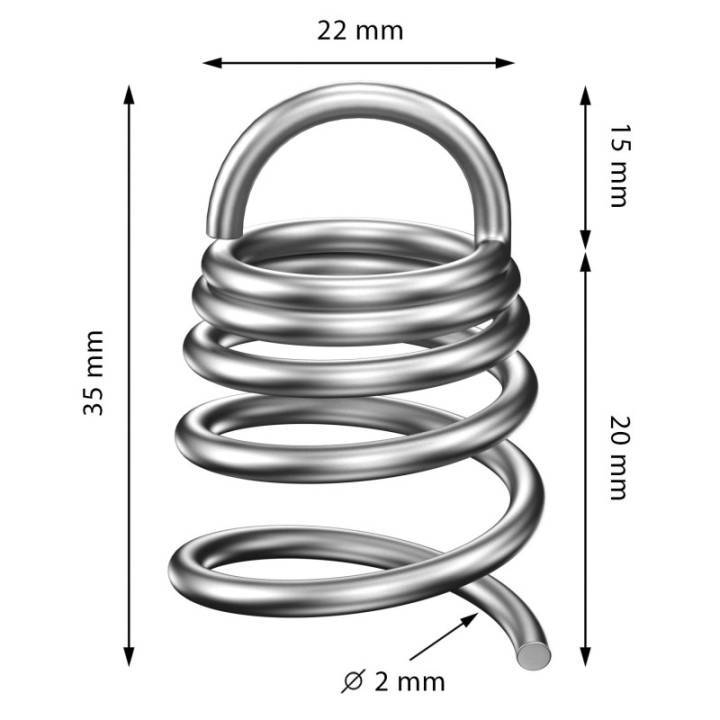

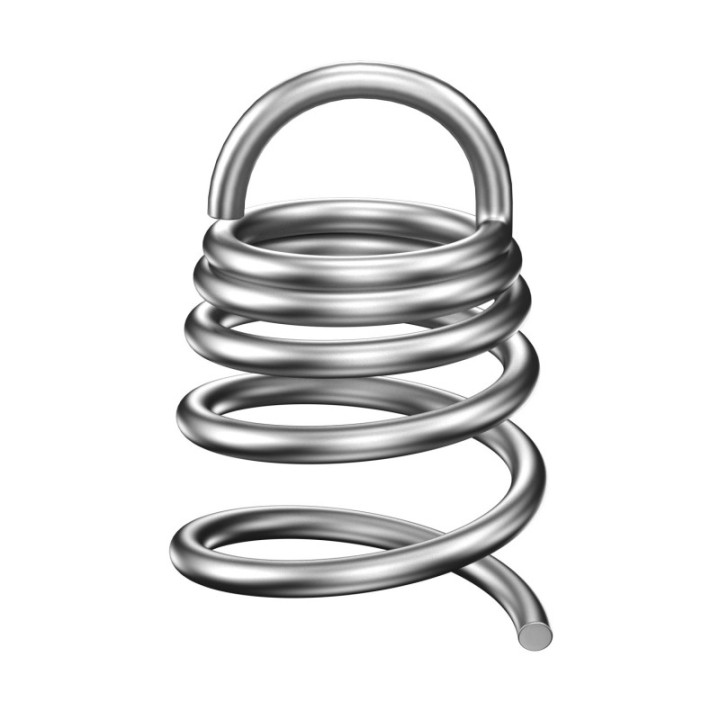

GT0751 22x35 - Spiraalijousi ruuvataan suoraan paneelin ylä- tai sivupuolelle ja puristuu tiukasti materiaaliin.

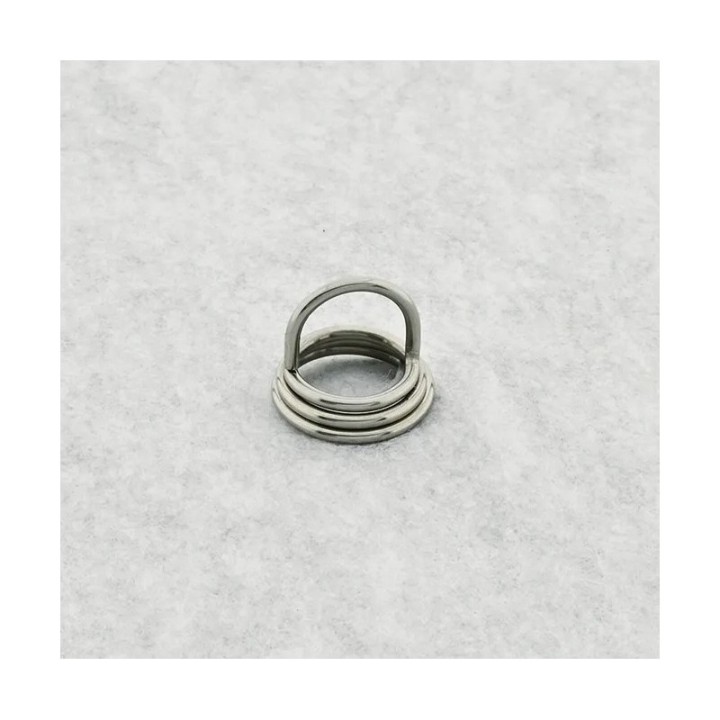

Kokonaiskorkeudeltaan 35 mm GT0751 sopii erityisen hyvin kompakteihin sovelluksiin ja suhteellisen ohuisiin akustiikkalevyihin. Kierrejousi voidaan asentaa nopeasti ja ilman monimutkaisia muutoksia, mikä johtaa siistiin ja käytännössä näkymättömään ripustukseen.

Tekniset tiedot:

Tuotenumero: GT0751

Kokonaiskorkeus: 35 mm

Leveys: 22 mm

Spiraaliosan pituus: 20 mm

Ripustussilmukan korkeus: 15 mm

Langan halkaisija: 2 mm

Kantavuus: 15–20 kg

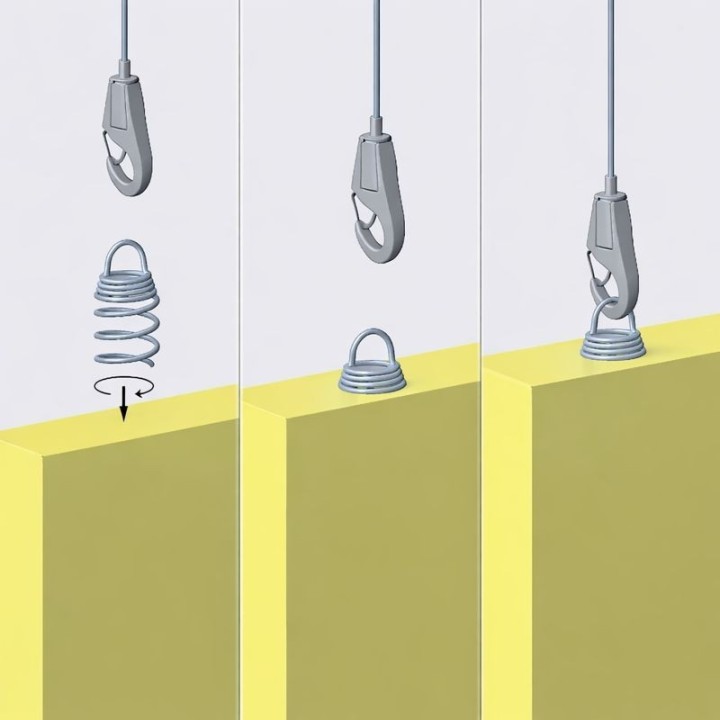

GT0752 24x40 - Tämä kierrejousi työnnetään suoraan paneelimateriaaliin pyörivällä liikkeellä. Leveä spiraalimainen osa jakaa kiinnityksen materiaalin poikki.

40 mm:n kokonaiskorkeuden ja 18 mm:n pituisen ruuvikiinnitysosan ansiosta tämä malli sopii kompakteihin ripustusrakenteisiin, joissa halutaan tukeva ote ja rajoitettu asennustila.

Tekniset tiedot:

Tuotenumero: GT0752

Kokonaiskorkeus: 40 mm

Suurin leveys: 24 mm

Ruuvattavan osan leveys: 18 mm

Ruuvattavan osan pituus: 18 mm

Tiiviisti kierretyn osan korkeus: 7 mm

Ripustussilmukan korkeus: 15 mm

Langan halkaisija: 2 mm

Kantavuus: 20–25 kg

GT0753 22x45 - 30 mm pitkä spiraalimainen osa ruuvataan suoraan paneelin ylä- tai sivupuolelle.

Suuremman ruuvikiinnityksen ansiosta GT0753 tarttuu syvemmälle paneelimateriaaliin kuin kompaktimmat versiot. Tämä tekee tästä kierrejousesta erityisen sopivan paksummille akustiikkapaneeleille, joissa on riittävästi materiaalia syvempään ankkurointiin.

Tekniset tiedot:

Tuotenumero: GT0753

Kokonaiskorkeus: 45 mm

Leveys: 22 mm

Spiraaliosan pituus: 30 mm

Ripustussilmukan korkeus: 15 mm

Langan halkaisija: 2 mm

Kantavuus: 25–30 kg

GT0754 29x50 – Tämä on sarjan suurin ja kestävin akustinen kierrejousi. Tämä versio on suunniteltu paksummille tai suuremmille akustiikkalevyille, joissa on tilaa pidemmälle ja leveämmälle ankkurointileveydelle.

35 mm pitkä spiraalimainen osa on kierretty suoraan pehmeään levymateriaaliin. Suuri halkaisija ja 2,5 mm:n langan paksuus takaavat tukevan ja mittapysyvän rakenteen. GT0754 on käytännöllinen valinta ammattimaisiin sisustusprojekteihin, akustisiin kattosaarekkeisiin, vaimennuslevyihin ja muihin riippuvien paneelien sovelluksiin.

Tekniset tiedot:

Tuotenumero: GT0754

Kokonaiskorkeus: 50 mm

Leveys: 29 mm

Spiraaliosan pituus: 35 mm

Ripustussilmukan korkeus: 15 mm

Langan halkaisija: 2,5 mm

Kantavuus: 30–40 kg

Liimaa tai erikoistyökaluja ei tarvita, mutta suosittelemme GT0785 - GeckoTeq Gator Grip "Magic Socket" -hylsyavainta tai yleiskäyttöistä itsesäätyvää hylsyavainta helppoa ja nopeaa asennusta varten.

Huomautus: Lopullinen kantavuus riippuu paneelimateriaalista eikä pelkästään kierrejousesta. Määritä siksi käytännön kokeen avulla, kuinka monta kierrejousta ja ripustuspistettä tarvitaan tiettyyn käyttötarkoitukseen.
